オフィスネットワークを可視化するための第一歩〜ラップトップを使ったSNMPマネージャー構築〜

はじめに

セキュリティ推進室の山田です。

MNTSQは2025年10月にオフィスを移転しました。その際にオフィスネットワークを構築しましたが、Web会議の通信遅延や定期的なネットワークの不調がたびたび発生し、全社的な課題となっていました。

その調査をするには可視化が必要と判断し、SNMPでネットワーク機器のメトリクスを収集してDatadogに集約する構成を作りました。この記事はその取り組みのひとつで、SNMPマネージャーの構築について紹介します。

課題：ネットワークの状態を一元的に把握できない

MNTSQのオフィスネットワークはルーター、L3スイッチ、L2スイッチ、APで構成されていますが、複数メーカーの機器が混在しています。各機器にはそれぞれ管理画面が用意されていますが、ネットワークの状態を確認したいときに機器ごとにログインしなければならず、全体像を把握するのに手間がかかる状態でした。

また、管理画面では「今、何が起きているか」を判断するのが難しく、機器の状態を機器単位で確認するよりも、帯域やエラーパケットなどのメトリクスとして時系列で見たいという欲求がありました。

方針：SNMPマネージャーを用意して一元収集する

SNMPはエージェントレスでネットワーク機器からメトリクスを収集できるプロトコルです。各ネットワーク機器でSNMPを有効にし、SNMPマネージャー（情報を収集するホストマシン）が定期的にポーリングすることでメトリクスを取得します。なお、今回はSNMPのバージョンは認証と暗号化に対応したV3を採用しています（機器がV3に対応していることが前提で、古い機種ではV1/V2cしか使えない場合もあります）。

SNMPマネージャーは監視対象のネットワーク機器と同じネットワークに到達できる必要があります。これを満たす方法は2つあり、ひとつはオフィスに物理マシンを設置する方法、もうひとつはAWSとプライベートネットワークを構築してAWS側にSNMPマネージャーを用意する方法です。今回は構築スピードと運用コストの観点から、物理マシンでの構築を選びました。

収集したメトリクスを最終的に可視化するために、今回は社内ですでに利用されているDatadogを採用しました。Datadog AgentをSNMPマネージャーで動作させ、SNMPで収集したメトリクスをDatadogに送信することで可視化できます。

設計：構成の全体像

要素	内容
OS(SNMPマネージャー)	Ubuntu
SNMPバージョン	V3
監視エージェント	Datadog Agent

設計：SNMPマネージャー構成の選択

今回はすぐにスタートするためにも、SNMPマネージャーとして余剰のラップトップを転用しました。SNMPによるメトリクス収集はポーリングが中心で処理負荷が軽く、ハイスペックなマシンは必要ないため、社内で使われなくなったラップトップでも十分にまかなえます。

専用のPCを調達するよりコストをかけずに着手できるうえ、バッテリーを内蔵しているため瞬断や短時間の停電があってもポーリングが途切れにくく、24時間稼働する監視ホストとして適していると判断しました（バッテリーが簡易的なUPSのように働きます）。

また、運用を開始してからの課題感の洗い出しや継続利用するかどうかの判断をするためにも、イニシャルコストを抑えて始められることは大きな利点でした。まずは手元のリソースでスモールスタートし、有用性が確認できた段階で専用機への置き換えを検討する、という進め方としました。

設計：AWS SSMでリモートアクセスできるようにする

SNMPマネージャーはオフィスに常設となるため、リモートワーク時に設定変更やトラブルシュートで直接アクセスしたくなるタイミングは少なくありません。

そこで、今回はAWS Systems Manager（SSM） のSession Manager機能を使って、ブラウザやCLIからリモートでシェルに接続できるようにしました。選んだ理由は次のとおりです。

プロダクトのインフラ環境としてAWSを利用している
AWSへのアクセスはAWS IAM Identity CenterでSSOを利用してユーザーのアクセス管理を行っている

この2点により、SNMPマネージャーへのアクセスも既存の権限管理の仕組みにそのまま乗せられます。さらにSSH用のポート開放やVPNを用意する必要がなく、インバウンドの口を増やさずにリモート運用できる点もメリットでした。

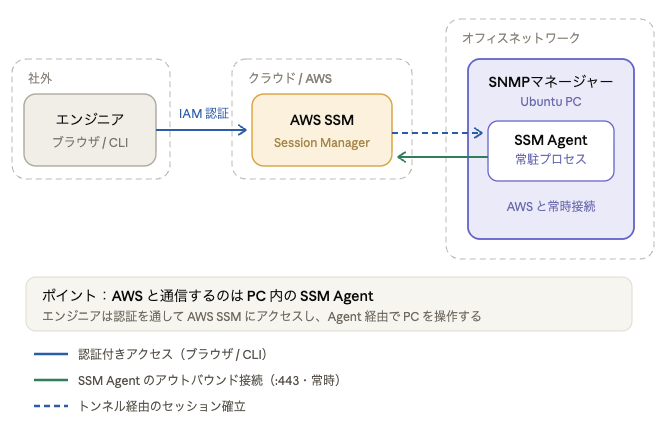

下図はAWS SSMを使ったアクセス経路の全体像です。

ワンポイント：

今回のSNMPマネージャーはEC2ではなくオフィスのラップトップ（オンプレミス機）です。AWS外のマシンをSSMの管理下に置くには、SSM Agentを入れてハイブリッドアクティベーション（AWS外のサーバーをマネージドインスタンスとして登録する仕組み）で登録します。なお、EC2ならSSMの機能を追加料金なしで使えますが、オンプレミス機でSession Managerを使うには有料のadvanced-instancesティアが必要で、1インスタンスあたり約$5/月かかります。

構築で苦労した点

ネットワーク機器のSNMP設定にベンダー調整が必要だった

ルーターとL3スイッチは自社で管理しているため、SNMP V3の設定を自分たちで行えました。一方、L2スイッチとAPはネットワーク構築を委託したベンダーが管理しており、SNMPの有効化や設定変更は自分たちでは行えず、ベンダーへの依頼が必要でした。依頼にあたっては、SNMP V3で使う設定値（SNMPユーザー名、認証・暗号化の方式とパスフレーズ、SNMPマネージャーからのアクセスを許可するIPアドレスなど）をこちらで決めて伝える必要があり、設定内容のすり合わせにもやり取りが発生していました。実際、依頼から対応までには数日のタイムラグがあり、設定作業が断続的になりました。

ベンダーでネットワーク機器を管理するメリットもある一方で、自分たちの管理下にないとこういった取り組みのフットワークが落ちるという点はもどかしかったです。また、ベンダー管理下だとSNMPの設定は保守の対象外だったりもするので、良し悪しがあると実感できました。

Datadogでのメトリクス取得にMIBプロファイルの適用が必要だった

機器とのSNMPの疎通は取れたものの、それだけではDatadog上にメトリクスは表示されないものがありました。Datadogは機器の種類をsysObjectID（機器が返す識別子）から判定し、それに対応するMIBプロファイル（どのOIDをどのメトリクスとして扱うかの定義）を適用してはじめてメトリクスを取得できます。Datadog SNMP Profile Managerには標準で多くのプロファイルが用意されています。しかし機器によっては、対応するプロファイルがなかったり、プロファイルはあってもすべてのメトリクスが取得できなかったりと、標準のままでは十分に取得できないことがありました。こうした機器に対応するにはMIBそのものへの理解が欠かせず、知識がないとスムーズには進められない部分でした。

この点については別記事で詳しく解説したいと思います。
